تیرآهن چیست؟

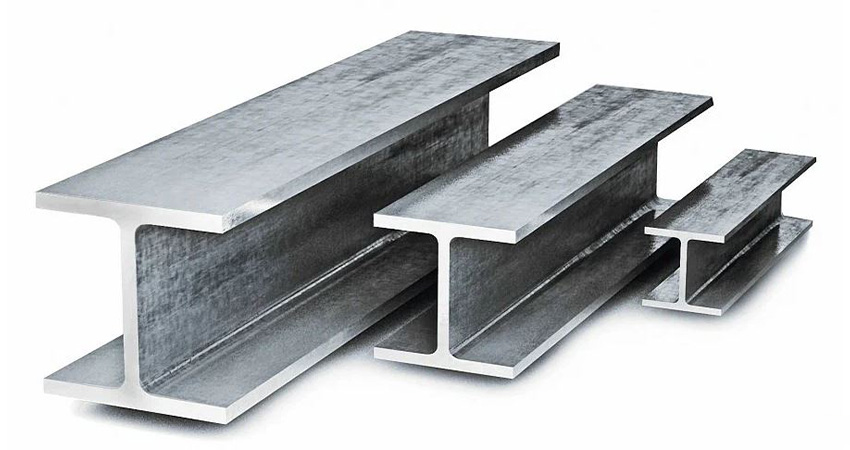

همان طور که گفته شد، تیرآهن یک پروفیل شناخته شده به دو شکل مقطع I و H است که کاربرد گسترده ای در صنعت و ساختمان سازی دارد. از انواع تیرآهن I، می توان به INP و IPE و از انواع تیرآهن هاش، می توان به HEA و HEB و HEM اشاره کرد. این نامگذاری بر اساس استاندارد اروپاست و در کشورهای مختلف اسامی متفاوتی دارد.

تیراهن در بین مقاطع فولادی اهمیت زیادی دارد؛ به طوری که بدون این پروفیل، ساختمان های اسکلت فلزی، وجود خارجی نخواهند داشت. وظیفه اصلی این محصول، تحمل بارهای وارد شده بر ساختمان است.

تیر آهن از دو بخش جان و بال تشکیل شده است. «جان تیرآهن» به عنوان بخش اصلی و میانی تیرآهن شناخته می شود، در حالی که «بال تیرآهن» به لبه و کناره های این محصول گفته می شود.

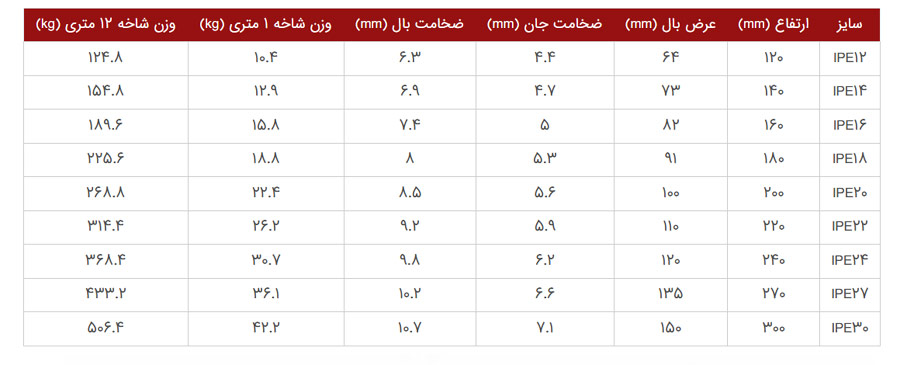

سایزهای تیرآهن

تیرآهن نه تنها انواع مختلفی دارد، بلکه در سایزهای متنوعی نیز ساخته می شود. برخی از سایزهای سنگین تیرآهن برای کاربردهای خاص استفاده می شوند.

    سایز 12
    سایز 14
    سایز 16
    سایز 18
    سایز 20
    سایز 22
    سایز 24
    سایز 27
    سایز 30




تاریخچه ابداع و تولید تیرآهن

تیرآهن به عنوان قطعه اولیه و مهم در پروژه های ساختمانی است که از ترکیب شدن تیر فلزی با عناصر چوبی به وجود می آید. در سال 1812 یعنی حدود 200 سال قبل، تیرآهن و فولاد معنی خاصی نداشتند. در سال 1730 تا 1830 اختراعات زیادی در زمینه آهن آلات صورت گرفت.

بعد از آن شکل های مختلفی از فلزها شامل آهن، فولاد و چدن ساخته شدند که کاربردهای گوناگونی داشتند. در همان زمان های اولیه اختراع این محصول فولادی، از آن به عنوان درب منازل مسکونی، نرده و مواردی از این قبیل استفاده می شد.




انواع تیرآهن ساختمانی

تیرآهن، انواع مختلفی دارد و با توجه به خواص مکانیکی و شکل ظاهری آن، کاربردهای متفاوتی در صنایع مختلف دارد. در ادامه، پیرامون مشخصات هر کدام از انواع تیراهن به صورت جداگانه توضیح خواهیم داد.

تیرآهن IPE

این محصول به عنوان تیرآهن معمولی نیز شناخته می شود و شکل ظاهری آن، شبیه حرف انگلیسی I است. این تیرآهن، ضخامت ثابتی دارد و بال های ابتدایی و انتهایی آن یکسان اند. IPE مطابق با استانداردهای اروپایی تولید می شود و مخفف IPET و عبارت I Profile Eroeenne است.

در ایران، سازه های طراحی شده در ساختمان سازی، معمولاً بر اساس این استاندارد هستند و به همین دلیل این محصول، هم محبوبیت بالاتری در بین مشتریان دارد و هم مصرف و کاربرد آن بیشتر است.

تیرآهن INP

این نوع تیرآهن نیز مانند IPE، از لحاظ ظاهری شبیه به I انگلیسی است و طبق استانداردهای روسیه و چین تولید می شود. تفاوت عمده INP با نوع IPE این است که با فاصله گرفتن از جان، ضخامت بال کاهش می یابد.

INP از نظر شکل ظاهری شباهت زیادی به IPE دارد و به همین دلیل، شناخت این دو نوع در نگاه اول ممکن است کار ساده و راحتی نباشد. بنابراین توصیه می کنیم حتما در تشخیص تیرآهن، دقت کافی داشته باشید.

تیرآهن هاش (بال پهن)

تیرآهن بال پهن که به عنوان هاش نیز شناخته می شود، یکی از انواع تیرآهن مورد استفاده در ساختمان سازی است. این محصول، در مجتمع های بزرگ تجاری، سوله ها و… استفاده می شود و بر حسب ضخامت، به دو دسته تقسیم شده و طبق استانداردهای مختلف نامگذاری می شود.

طول بال تیرآهن هاش، نسبت به IPE بیشتر است. دسته بندی و نامگذاری این محصول به دو صورت سبک (HE-A) و نوع سنگین (HE-B) انجام می شود. بال پهن سنگین نسبت به بال پهن سبک، از ضخامت بیشتری برخوردار است؛ بنابراین می توان نتیجه گرفت که وزن تیرآهن بال پهن سبک و سنگین در سایزهای مختلف، متفاوت است.

تیرآهن لانه زنبوری

تیرآهن لانه زنبوری یا شبکه، از لحاظ استاندارد و شکل ظاهری به صورت های متنوعی تولید می شود و در اختیار مشتری قرار می گیرد. این نوع تیرآهن در سال 1910 میلادی توسط فردی به نام هورتن اختراع شد و نامگذاری آن هم به دلیل شکل ظاهری این محصول است.

در اصل، وقتی که شما از روبه رو به این محصول نگاه می کنید، در پهنای جان آن، خانه های تو خالی به شکل پنج ضلعی می بینید که تداعی کننده شکل لانه زنبور است. هدف اصلی استفاده از تیرآهن لانه زنبوری، این است که تیر بتواند لنگر خمشی بزرگتری را در مقایسه با تیر نورد شده اولیه تحمل کند .




مزایا و معایب استفاده از تیرآهن

تیرآهن، یکی از مهمترین مقاطع فولادی است و استفاده از آن در سازه های فولادی، مزایای زیادی دارد که در ادامه به آنها اشاره خواهیم کرد :

1- برای اتصال قطعات مختلف به یکدیگر در سازه های فولادی مناسب هستند.

2- اجرا و نصب آنها سرعت بالایی دارد.

3- تیرآهن در ارتفاع های زیاد، کاربردهای فراوانی دارند.

4- قطعاتی هستند که به صورت پیش ساخته در کارخانه وجود دارند.

لازم به ذکر است که این مقطع فولادی در کنار تمام مزایایی که دارد، از معایبی هم برخوردار است که در ادامه به آنها اشاره می کنیم :

ضعف در دمای زیاد : مقاومت ساختمان با افزایش دما کاهش پیدا می کند، یعنی اگر دمای اسکلت فلزی به 600 درجه سانتی گراد برسد، تعادل ساختمان به خطر می افتد.

از بین رفتن و خوردگی فلزات در مقابل عوامل خارجی : قطعات فلزی که در ساختمان سازی استفاده می شود، در اثر برخورد با عوامل خارجی دچار خوردگی می شوند و همین موضوع باعث کاهش ابعاد قطعات فلزی خواهد شد. بنابراین، در نهایت با افزایش هزینه های حفاظت و نگهداری ساختمان روبه رو خواهید شد.

اتصال نامناسب قطعات به یکدیگر : در ساختمان های فلزی، اتصالات قطعات به یکدیگر با جوش، پرچ و پیچ صورت می گیرد، اما در بعضی مواقع ممکن است به دلیل عدم مهارت جوشکاران، این کار به درستی پیش نرود و پس از گذشت زمان، مشکلاتی برای پروژه های ساختمانی ایجاد شود.



کاربرد انواع تیرآهن

کاربرد عمده این محصول در ساختمان هایی با اسکلت فلزی است که به عنوان ستون قرار می گیرد. پس از تیرآهن در زمینه های مختلفی استفاده می شود.

1- در کفی ستونی و صفحات فولادی با ضخامت های مختلف، می توان از این مقطع فولادی استفاده کرد. این کفی ها به دلیل قابلیت برش، جوش و پیچ کاری، برای اتصال نبشی به ستون ها مفید هستند. علاوه بر این، اگر ساختمان بیش از یک طبقه داشته باشد، از تیرآهن می توان به عنوان ستون یکپارچه استفاده کرد.

2- یکی دیگر از کاربردهای مهم آن، استفاده به عنوان تیرهای اصلی یا شاه تیر است. تیر آهن به عنوان شاه تیر می تواند به ستون ها متصل شود و تیرک های میانه هر طبقه را نگه دارد.

3- از تیرآهن در ساخت خرپا نیز استفاده می شود و تیرهای تراس را در کنار هم قرار می دهند تا در ساخت سوله، سقف و انبارها بتوانند از آن استفاده کنند.



قیمت تیرآهن کیان آلیاژ

 جهت اطلاع از قیمت تیرآهن کیان آلیاژ می توانید با شماره 03155503344 و 03155503355 تماس حاصل فرمائید.
